| 产品类型 | 全新 |
|---|---|
| 刀具数量 | 24.0 |
| 动力类型 | 机械传动 |
| 类型 | 龙门加工中心 |
| 界面语言 | 中文 |
| 是否库存 | 是 |
| 作用对象 | 五金 |
| 适用行业 | 通用 |
| 布局形式 | 龙门 |
| 品牌 | 巨人重工 |
| 型号 | 2540 |

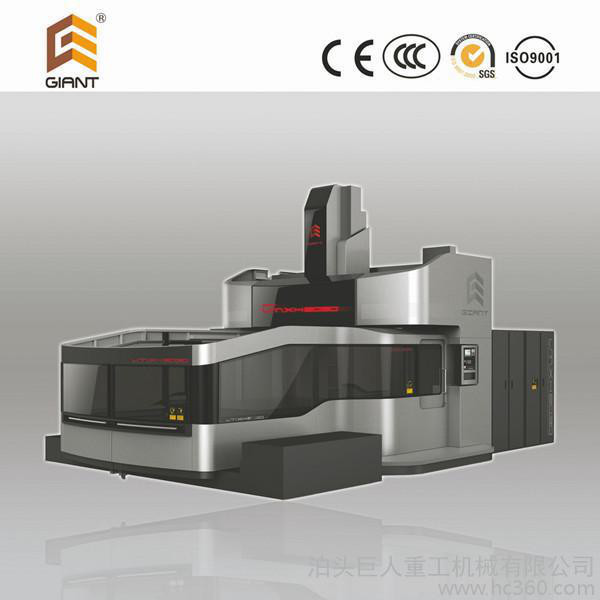

进给传动机构的技术要求龙门镗铣加工中心进给系统机械传动机构是指将电动机的旋转运动传递给工作台或刀架，以实现进给运动的整个机械传动链，包括齿轮传动副、滚珠丝杠螺母副及其支承部件等，为了确保龙门镗铣加工中心进给系统的传动和定位精度、调速范围、响应速度和工作稳定性，对进给传动系统机械传动机构总的技术要求是：消除传动间隙，减少摩擦，减小运动惯量，提高传动精度、刚度和稳定性，以及使用寿命。LMXH2540数控龙门镗铣加工中心参数：工作台 工作台尺寸： 2500×4000mm，两立柱间距离：3200mm，允许**大荷重：18000kg，T型槽尺寸：mm×N 28×11；加工范围 工作台**大行程－X轴：4200mm，滑鞍**大行程－Y轴：3200mm，主轴箱**大行程－Z轴：1000mm，主轴端面至工作台面距离： 1200mm（**大）200mm（**小）；主轴 锥孔(7:24)：BT50，转数范围：40-6000r/min**大输出扭矩:1050/1435 N.m，主轴电机功率：30/41kW；进给 切削进给速度范围：1-8000mm/min，快速移动 ：X轴10m/min, Y轴:10m/min,Z轴:10m/min；刀库 **大刀具长度：300mm，形式：链条式，容量： N 32、40、50、60；**大刀盘直径 满刀:φ125mm,相邻空刀：φ225mm,换刀时间(刀对刀): 6S,**大刀具重量:20kg,定位精度执行标准: JB/T8771.4-1998,X轴:0.040mm(0.025带光栅尺),Y轴:0.030mm(0.020带光栅尺),Z轴:0.020mm(0.010带光栅尺);执行JIS标准 (JISB6330) X轴:±0.005/300mm,(±0.003/300 带光栅尺),Y轴:±0.005/300mm(±0.003/300 带光栅尺),Z轴:±0.005/300mm(±0.003/300 带光栅尺),X轴 mm0.030(0.020带光栅尺),Y轴:0.022mm(0.014带光栅尺),Z轴:0.012mm(0.006带光栅尺);执行JIS标准 (JISB6330) X轴:±0.003mm(±0.002 带光栅尺),Y轴:±0.003mm(±0.002 带光栅尺),Z轴:±0.003mm(±0.002 带光栅尺);主机重量:80000kg,电气总容量:89KVA,数控系统:SIEMENS 840D。
